| 公称通径 | DN8-DN25、1/4"-1" |
| 公称压力 | PN63 |
| 壳体强度试验压力 | 9.6 MPA |
| 低压气密试验压力 | 0.8MPA |
| 适用介质 | 水、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
| 试验标准 | API598、GB/T13927-2008、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
储能液冷管路配件材料表
| 阀体 | CF8、CF8M、CF3M |
| 阀盖 | CF8、CF8M、CF3M |
| 球体 | SUS304、SUS316 、SUS316L |
| 阀杆 | SUS304、SUS316 、SUS316L |
| 阀座 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |

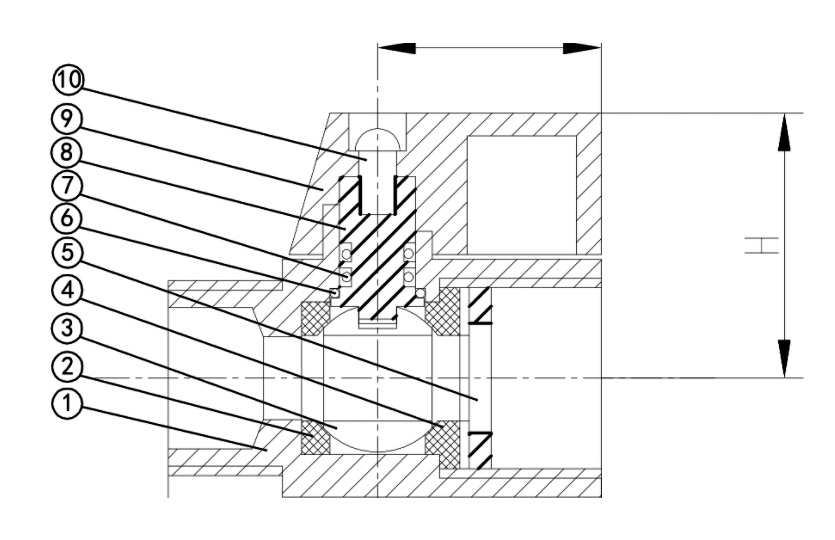

| 序号 | 零件名称 | 材质 | 数量 |
| 1 | 阀体 | CF8、CF8M | 1 |
| 2 | 阀座 | PTFE、RPTFE | 1 |
| 3 | 球体 | SS304、SS316 | 1 |
| 4 | 上阀座 | PTFE、RPTFE | 1 |
| 5 | 并帽 | SS201、SS304 | 1 |
| 6 | 止推垫圈 | PTFE、RPTFE | 1 |
| 7 | O型圈 | VITON | 2 |
| 8 | 阀杆 | SS304、SS316 | 1 |
| 9 | 手柄 | SS201、SS304 | 1 |
| 10 | 十字槽螺钉 | SS201、SS304 | 1 |
主要尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| DN | 7 | 7 | 9 | 12 | 15 |
| L±1.5 | 43 | 43 | 46 | 55 | 65 |
| H | 26 | 26 | 28 | 31.5 | 35.5 |
| T | 22 | 22 | 22 | 22 | 22 |
| KG | 0.095 | 0.095 | 0.12 | 0.215 | 0.34 |
产品说明
该球阀结构：由阀体，阀盖结合球芯组装而成，球芯利用阀杆连接，轴旋转90度可实现开启关闭作用。主要用于管道开关，紧急切断，控制冷却液流量，适用于小型液冷系统，储能数据中心，电池热管理，操作方便，成本相对较低，配合液冷系统使储能更安全，更经济，更适合长时间储能。
结构特点
A 扭矩轻：弹性阀座与球芯弹性接触密封比压可控，为球体转动时提供弹性避让，运行扭矩均匀无卡阻，手感润滑，开启无抱死。阀座切边避免高压差状态下球口会不嵌入阀座。
B 阀座密封性能强，弹性阀座的预密封，在阀门关闭后上游阀座在介质的压力下形成有用的自密封效果。
C 阀座寿命长，弹性阀座的预压缩行程长，磨损补偿量大，同时有上游密封和下游支撑的形式，使得闭合开始到密封前这段行程，密封而不受介质压力，只有在闭合瞬间形成密封时，阀座密封面的压强上升，从而实现密封耐久性。
D 阀座切边与包裹限冷流结构：阀座切边有用利用球体与阀座非支撑面积，阀座衬环包裹防止冷流塌陷，从而实现承高压。
E 阀杆下凸设计防飞出同时还能防止阀杆泄漏。
F 静电设计保证了 球芯阀杆和阀体之间的电流向外引导，有用避免因静电引发的全安事故。
G 阀杆上的O型圈有良好的自密封作用，对阀腔内介质起了有用和密封作用。
H 阀杆填料V型设计，杆阀填料压环平面密封进行精密加工组装达到无泄漏效果。
I 碟簧补偿设计，以适应在密封填料环磨损情况下自动弹性补偿效果从而减少泄漏。
J 全流量设计，保证介质在阀门中快速流动从而节省时间，结能等特点。
K 沃鼎阀门 SJFM牌，WOD牌，产品先进的设计理念结合的CNC加工技术，每一台阀门加工尺寸严格控制在公差范围内，所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，标准执行。使每一台阀门达到实用，长寿命，为客户带来较高利用价值。
